準備工作

我們需要準備一張矢量地圖，可以從網上找一張矢量地圖，或者使用illustrator繪制一份矢量地圖，然后導出為SVG格式的文件，這個文件可以在瀏覽器上打開，然后提取里面的path路徑信息（M開頭的坐標）。并將path路徑信息，按照chinamapPath.js的格式準備好地圖路徑信息。

var china = [];

function paintMap(R) {
    var attr = {
        "fill": "#97d6f5",
        "stroke": "#eee",
        "stroke-width": 1,
        "stroke-linejoin": "round"
    };

    china.aomen = {
        name: "澳門",
        path: R.path("M413.032,.........省略若干......... ,414.183z").attr(attr)
    }
    china.hk = {
        //格式同上
    };
}

以上是我們將準備好的地圖路徑信息封裝到()函數中，并保存文件名為chinamapPath.js，供后面調用。

HTML

首先在head部分載入raphael.js庫文件和chinamapPath.js路徑信息文件。

<script type="text/javascript" src="raphael.js"></script>
<script type="text/javascript" src="chinamapPath.js"></script>

然后在body中需要放置地圖的位置放置div#map。

<div id="map"></div>

JAVASCRIPT

首先我們?cè)陧?yè)面中調用地圖，方法如下：

window.onload = function () {
    //繪制地圖
    var R = Raphael("map", 600, 500);//將地圖載入到id為map的div中，并設置區域?yàn)?00x500px大小。
    paintMap(R);
}

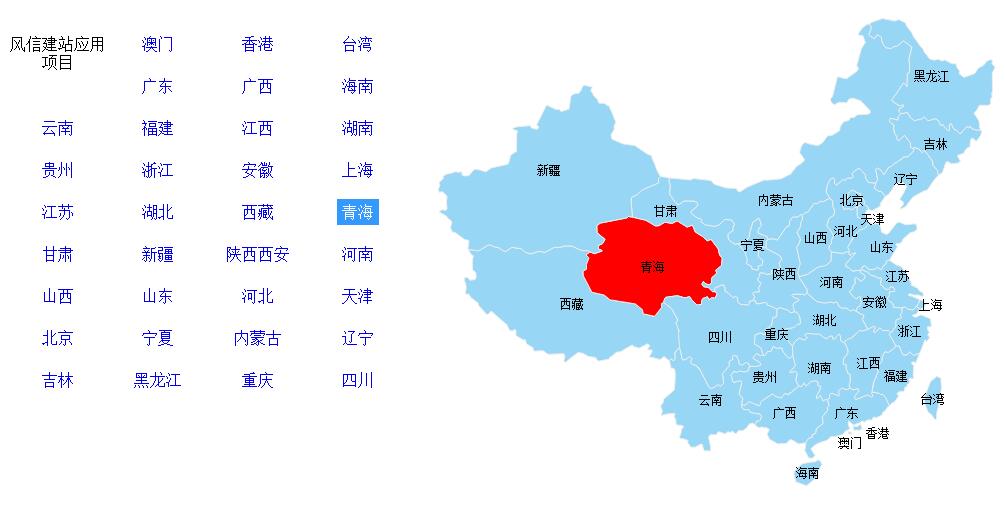

這個時候我們用瀏覽器打開會顯示載入后的地圖。接下來我們要給地圖中的對應的省份區域加上省份名稱，以及鼠標滑向每個省份區塊時的變色動畫效果。

window.onload = function () {
    var R = Raphael("map", 600, 500);
    //調用繪制地圖方法
    paintMap(R);

    var textAttr = {
        "fill": "#000",
        "font-size": "12px",
        "cursor": "pointer"
    };


    for (var state in china) {
        china[state]['path'].color = Raphael.getColor(0.9);

        (function (st, state) {

            //獲取當前圖形的中心坐標
            var xx = st.getBBox().x + (st.getBBox().width / 2);
            var yy = st.getBBox().y + (st.getBBox().height / 2);

            //寫入文字
            china[state]['text'] = R.text(xx, yy, china[state]['name']).attr(textAttr);

            st[0].onmouseover = function () {//鼠標滑向
                st.animate({fill: st.color, stroke: "#eee"}, 500);
                china[state]['text'].toFront();
                R.safari();
            };
            st[0].onmouseout = function () {//鼠標離開
                st.animate({fill: "#97d6f5", stroke: "#eee"}, 500);
                china[state]['text'].toFront();
                R.safari();
            };

         })(china[state]['path'], state);
    }
}

以上代碼中運用了raphael提供的方法有：getColor，getBBox，animate，toFront等等，這些可以在raphael文檔中找到使用說明，本文不在講述。

此外由于地圖尺寸原因，有些省份名稱在地圖中的顯示位置不恰當，需要修正偏移量，這樣看起來舒服點。

window.onload = function () {
    var R = Raphael("map", 600, 500);
    ...
    for (var state in china) {
        ...
        (function (st, state) {
            ....
            switch (china[state]['name']) {
                case "江蘇":
                    xx += 5;
                    yy -= 10;
                    break;
                case "河北":
                    xx -= 10;
                    yy += 20;
                    break;
                case "天津":
                    xx += 10;
                    yy += 10;
                    break;
                case "上海":
                    xx += 10;
                    break;
                case "廣東":
                    yy -= 10;
                    break;
                case "澳門":
                    yy += 10;
                    break;
                case "香港":
                    xx += 20;
                    yy += 5;
                    break;
                case "甘肅":
                    xx -= 40;
                    yy -= 30;
                    break;
                case "陜西":
                    xx += 5;
                    yy += 10;
                    break;
                case "內蒙古":
                    xx -= 15;
                    yy += 65;
                    break;
                default:
            }
            ...
      })(china[state]['path'], state);
   }
}

這樣一個基本的地圖效果就完成了，接下來我們要介紹結合jquery，PHP+MySQL讀取數據到地圖中來，并實現基本的動態加載數據和交互功能
